使用条件：

1、电源380V或660V或1140V、三相、50HZ。

2、介质温度一般不超过40℃，PH值5-9，介质重度≤11kN/m

3、介质中的固体物的直径大小应符合MT/T 671-2005的规定，特殊要求请订货时提醒。

结构说明:

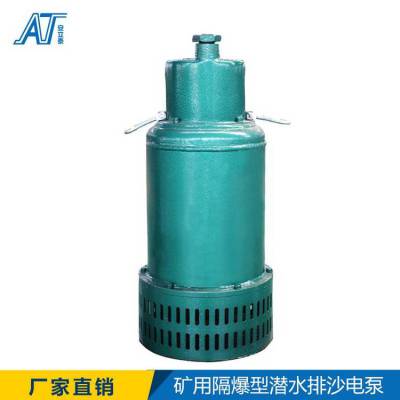

泵整体结构为立式、整机潜水，机电一体，下吸式吸水，能抽干排净工作面地表浅水层水。产品主要由过流部件和电机两大部分组成。电泵的结构按液流的排出方式又可分为外装式、内装式、半内装式。

1、泵体、叶轮：在实测试验基础上，精心选择和匹配泵体、叶轮，使无堵塞性好，过流能力***，功率曲线平坦，无过载。叶轮平稳，振动小，运转平稳。

2、电机：***设计的潜水电机，IPx8防护，F级绝缘允许温升高，在正常温升条件下，电机绝缘寿命延长，而潜水效果好，实际温升低，电机绝缘寿命***。

3、电机：外装式电泵:电机的发热通过机壳发热，介质只要淹没电机定子机壳一半，泵就能可靠运行，淹没越多，越有利电机。内装式电泵：电泵采用夹层强冷结构，即使电机空运转，电机温升也可控制在40摄氏度以下，大大提高了整机的寿命，适用于水位浅的场所，产品在无水情况下可以长期空运转，能够使用在无人管理的环境下，降低了人力的***。

4、轴封：电机轴封采用两个串联的机械密封，形成二道可靠的密封防线。一道在泵内介质中，密封面随介质压力增加压得更紧，地阻止水进入油室，二道在油室中，防止油进入电机内，若一道失效（它工作条件比二道些），二道仍可防止油水进入电机。波纹管式的机封配合***的结构腔，使轴封可靠性进一步大大提高，正常使用情况下，无故障运行时间超过2000h.

5、油室：油室是防止介质从泵轴进入电机的一道屏障，阻止介质进入电机，若一道机封渗漏时，由油室缓冲介质不能直接进入电机，同时对两个机封摩擦面润滑，使机封工作可靠，除外，它尚能带走下轴承的发热和电机一些热量。

6、轴承:下部的双列角接触轴承承载能力强，与上部深沟轴承组成电机水泵轴的可靠支承，对泵工作时产生的径向、轴向力和其它的力有较大的承载裕度，确保机组平稳运转和长的寿命。

7、电缆及其密封

（1） 电缆采用MT818.5-1999煤矿用阻燃电缆，电缆线芯截面按40摄氏度环境温度及电机满载功率下长期可靠运行设计，若工作时，电机在非满载功率下或在环境40摄氏度以下运行，使用寿命***。

（2） 电缆线胶套与电机压盖间有密封压紧，防止介质从电缆与电机盖接口间渗入电机内腔。

8、电机外壳：机壳、上端盖、下端盖等组成电机外壳，各零件连接配合处有可靠的静密封，每台都严格的水压试验检查，确保不渗漏万无一失。

9、***提手：设有***提手，以便搬运，请匆在搬运时将电缆作提手使用。

用途/应用领域

主要用于煤矿井下巷道及采掘工作面和工作环境含有甲烷或煤尘性气体混合物的场所，排放地下水及含少量有悬浮煤粉、岩屑、煤粒、砂石、泥沙等固体颗粒的污水物。

包装清单

防爆潜水泵一台（五米矿用阻燃电缆、如有需要可赠送软管弯头）、防爆证、煤安证、合格证、使用说明书。
